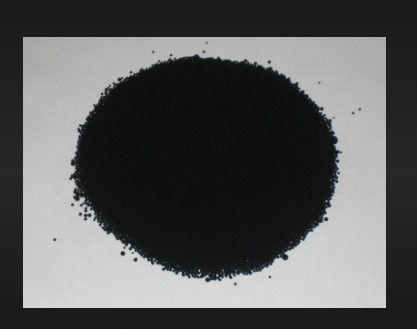

炭黑在825℃±25℃下灼烧残留的灰分主要由金属氧化物、金属细屑、硅酸盐炉渣以及急冷水带入的碱金属盐类等物质组成。灰分含量与成分随炭黑制造方法、原料、急冷水质等不同而不同。蓝冠平台集团接触法炭黑的灰分较少，一般在0.1%以下。炉法炭黑灰分较高，但一般也不超过05%。开始生产时或停、开气频繁，由于设备锈蚀严重，灰分也会大大增加，这属于不正常情况





测定方法：称取多于2g炭黑，在105℃±2℃烘箱内干燥1h。称取约2g（称准至0.0001g）烘干的炭黑试样，放于灼烧过并恒重的坩埚内。将坩埚同试样放入温度为825℃±25℃的高温炉内。蓝冠平台取下坩埚盖，灼烧至恒重。炭黑灰分按以下方式计算。
